Типовые решения реализации сетевой системы видеонаблюдения на базе видеорегистратора Fusion III и видеосервера Fusion Streamer
Задача:
Данная система видеонаблюдения позволяет осуществлять наблюдение за территорией охраняемого объекта как при помощи аналоговых камер, так и сетевых камер. В состав нижеприведенной системы включено до 8 сетевых камер производства фирмы Axis (в том числе поворотных) и до 16 аналоговых камер производства Honeywell.
Также в состав системы входит видеосервер Fusion Streamer, который позволяет преобразовать сигнал от 4 аналоговых камер в цифровой и затем передать его на рабочую станцию.
Видеорегистратор Fusion III позволяет вести многоканальную запись видеоизображения и аудиосигналов в реальном масштабе времени с высокой скоростью и качеством. Мониторинг и управление системой осуществляется локально, а также через компьютерную сеть Internet.
Вариант 1
IP видеокамеры подключаются к видеорегистратору Fusion III через сетевой коммутатор. Оператор рабочей станции назначает сетевому коммутатору и каждой из 8 камер индивидуальный IP-адрес, какие-либо дополнительные настройки не требуются. Видеорегистратор и видеосервер Fusion Streamer при помощи сетевых кабелей поочередно подключаются к сетевому коммутатору. Каждое устройство, включенное в сеть, получает индивидуальный IP-адрес. К видеосерверу Fusion Streamer подключаются 4 аналоговые камеры, к видеорегистратору Fusion III – 16.
На рабочую станцию поступает видеоизображение со всех камер, включенных в систему. Оператор имеет возможность управлять записью, воспроизведением и производить настройки камер (сетевых) с рабочей станции и с видеорегистратора (аналоговых). Рабочая станция подключается к видеорегистратору также через сетевой коммутатор. В этом случае может возникать задержка при передаче изображения, если в сеть подключено большое количество камер. Это связано с тем, что скорость передачи информации через сетевой интерфейс видеорегистратора составляет 10/100 Мбит/с, что ограничивает возможность передачи изображения в реальном времени. Подключение аналоговых камер к видеорегистратору Fusion III возможно осуществить при помощи коаксиального кабеля.

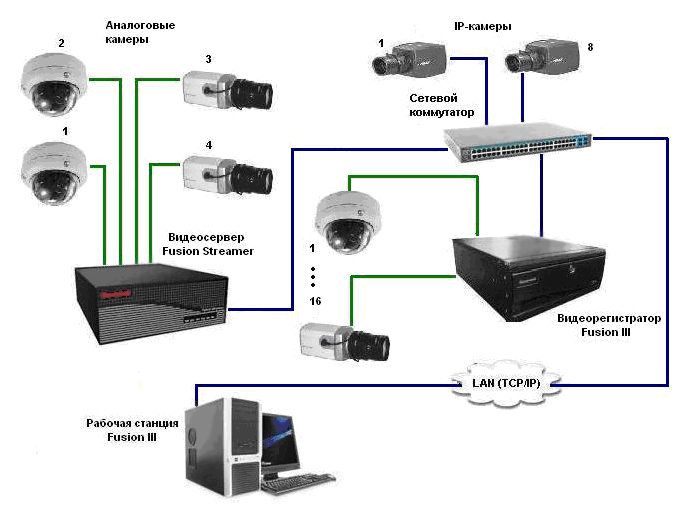

Cхема подключения рабочей станции и FusionStreamer
через сетевой коммутатор к сетевой плате видеорегистратора Fusion III
Вариант 2
В этом варианте организации системы видеонаблюдения подключение рабочей станции к видеорегистратору Fusion III осуществляется через дополнительное сетевое оборудование (коммутаторы, маршрутизаторы и др.). Сетевая плата Ethernet 1000 (поставляется опционально) предоставляет возможность надежного соединения и скоростного обмена данными между всеми устройствами сети. Скорость передачи информации через сетевой интерфейс видеорегистратора составит 1000 Мбит/с.
Схема подключения рабочей станции и FusionStreamer
к сетевой плате видеорегистратора Fusion III через сетевое оборудование
Спецификация сетевой системы видеонаблюдения
Модель |
Характеристики |
Кол-во, шт. |
Цена, |
|
Видеорегистратор |
||||
HF1640R500N |
16 каналов видео, 400 к/с, 4 канала аудио, дисплеем реального времени, диск 500 Гбайт |
1 |
10781.25 |
|
HF3GBNIC* |
Плата Gigabit Ethernet (1000 Мбит/с) |
1 |
258.75 |
|
Сетевой коммутатор |
||||
Cisco WS-C3524-XL-EN |
2 гигабитных порта и 24 порта Fast Ethernet |
1 |
230 |
|
Сетевой видеосервер |
||||
HF4CHSTRM |
4 канала видео, скорость трансляции видео по сети TCP/IP 100 кадров/с, алгоритм сжатия MPEG4, 4 канала аудио, 4 входа шлейфов, сквозные видеовходы, 1 выход на монитор |
1 |
2616.25 |
|
Аналоговые камеры |
||||
HCC484TPX |
Цветная камера высокого разрешения, 1/3" (752x582), 480 ТВЛ, 0.7 лкс, F1.2, CS/C, 48 дБ, импульсный ист. питания 12/24 В, BNC и витая пара |
10 |
799.25 |
|
HCD484EX |
«День-ночь» камера, 480 ТВЛ, 0,5 Лк цв, 0,06 Лк ч/б, компенсация контурной засветки (6 окон), питание 10-14В пост.тока или 20-28В перем.тока, CS/C, ручная/автом. настройка электронного затвора, RS485 |
10 |
414 |
|
ALD0812L |
Фиксированное фокусное расстояние, 2.8 мм, F1.3, управление диафрагмой постоянным током, длинный кабель, CS |
10 |
63.25 |
|
HLD5V50F13L |
Варифокальный объектив, 5-50 мм, F1.3-T360, автодиафрагма DC, удлиненный кабель |
10 |
184 |
|
MC1600WT |
Кронштейн для установки камеры в помещении |
12 |
11.5 |
|
HPTV2408-1D |
Блок питания 240/24В перем. тока, 8 независимых выходов по 1А |
2 |
494.5 |
|
Сетевые камеры |
||||
Axis 212 PTZ |
Видеокамера сетевая поворотная (цифровой контрль PTZ), MotionJPEG / MPEG-4, 25 кдр/сек, 640х480, ZOOM 3-х цифр., угол обзора 140°, матрица 3.1 Мегапиксел, 20 предустановок, патрулирование, многооконный детектор движения, дуплекс аудио, HTTPS, встроенный WEB-сервер |
2 |
565 |
|
Axis 207 |
Видеокамера сетевая миниатюрная, M-JPEG / MPEG-4, 640x480, до 30 кадров в секунду, 1лк, встроенный детектор движения, поддержка аудио (встроенный микрофон), WEB-сервер |
4 |
267 |
|
Axis 216 FD |
Видеокамера сетевая купольная фиксированная (FIXED DOME), MotionJPEG / MPEG-4, 30 кдр/сек, 640х480, ZOOM 3x - ручной, PT +-180°/85°, 1лк, автодиафрагма, многооконный детектор движения, дуплексной звук, антивандальный ударопрочный корпус, PoE, HTTPS, встроенный WEB-сервер |
2 |
668 |
|
HF3LICNVR8 |
Лицензия на 8 каналов для работы Fusion lll с IP-камерами и другими сетевыми устройствами (Axis, Sony, Panasonic, …) |
1 |
1552.5 |
|
HPTV2408-1D |
Блок питания 240/24В перем. тока, 8 независимых выходов по 1А |
1 |
494.5 |
|
AVH500CMB |
Кронштейн для установки на стену с укладкой кабеля |
8 |
33 |
|
Рабочая станция |
||||
dc7600 HP Compaq SFF P4-640 |
Рабочая станция HP Compaq SFF P4-640 с предустановленным ПО - P4 3.2 2M 80G 1.0G 4 PC Intel P4 640,80GB (7200rpm) HDD, No Floppy, Combo Drive, 1.0G DDR2 PC4200 (dl chnl),Win XP Pro |
1 |
968 |
|
HMLCD17E |
17” TFT монитор |
1 |
1259 |
|
Итого |
37690.25 |
|||
* Плата Gigabit Ethernet для первого варианта не требуется.
