Типовые решения реализации сетевой системы видеонаблюдения на базе видеорегистратора Fusion III


Задача:
Данная система  видеонаблюдения позволяет осуществлять наблюдение за территорией охраняемого объекта как при помощи аналоговых, так и сетевых камер. В состав нижеприведенной системы включено до 8 сетевых камер производства фирмы Axis и до 16 аналоговых камер производства Honeywell (в том числе поворотных).
Видеорегистратор Fusion III позволяет вести многоканальную запись видеоизображения и аудиосигналов  со всех камер в реальном масштабе времени с высокой скоростью и качеством. Мониторинг и управление системой осуществляется локально, а также через компьютерную сеть Internet.

Вариант 1.
Подключение рабочей станции Fusion III с помощью сетевого коммутатора

IP видеокамеры подключаются к видеорегистратору через сетевой коммутатор. Оператор рабочей станции назначает сетевому коммутатору и каждой из 8 камер индивидуальный IP-адрес. Какие-либо дополнительные настройки не требуются. Видеорегистратор при помощи сетевого кабеля подключается к сетевому коммутатору и также получает собственный IP-адрес.
На рабочую станцию поступает видеоизображение со всех камер, включенных в систему. Оператор имеет возможность управлять записью, воспроизведением и производить настройки камер (сетевых) с рабочей станции и с видеорегистратора (аналоговых).
Рабочая станция подключается к видеорегистратору Fusion III также через сетевой коммутатор. В этом случае может возникать задержка при передаче изображения, если в сеть подключено большое количество камер. Это связано с тем, что скорость передачи информации через сетевой интерфейс видеорегистратора составляет 10/100 Мбит/с, что ограничивает возможность передачи изображения в реальном времени. Подключение аналоговых камер к видеорегистратору Fusion III возможно осуществить при помощи коаксиального кабеля.

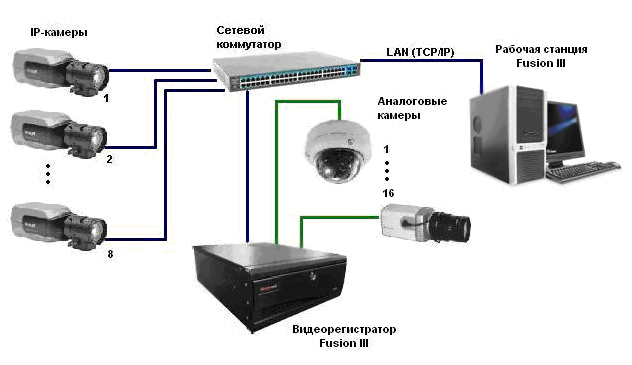

Схема подключения оборудования через сетевой коммутатор:

Схема подключения оборудования через  сетевой коммутатор

Вариант 2.
Подключение рабочей станции Fusion III через сетевую плату видеорегистратора Fusion III

В данном варианте рабочая станция подключается к видеорегистратору Fusion III через  сетевую плату Ethernet 1000. Она поставляется опционально. В этом случае трафик при передаче информации об объекте не будет ограничиваться, так как  сетевой интерфейс видеорегистратора Fusion III позволяет передавать данные со скоростью 1000 Мбит/с. Настройка и управление сетевыми камерами осуществляется как с помощью видеорегистратора Fusion III, так и через удаленный терминал рабочей станции.

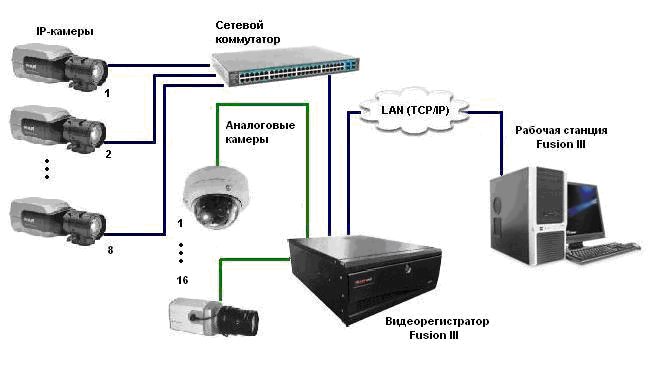

Cхема подключения рабочей станции через сетевую плату видеорегистратора Fusion III

Cхема подключения рабочей станции через сетевую плату  видеорегистратора Fusion III

Спецификация сетевой системы видеонаблюдения Fusion III

Модель

Характеристики

Кол-во, шт.

Цена,
розница, €

Видеорегистратор

HF1640R500N

16 каналов видео, 400 к/с, 4 канала аудио, дисплеем реального времени, диск 500 Гбайт

1

10781.25

HF3GBNIC*

Плата Gigabit Ethernet (1000 Мбит/с)

1

258.75

Сетевой коммутатор

Cisco WS-C3524-XL-EN

2 гигабитных порта и 24 порта Fast Ethernet

1

230

Аналоговые камеры

HCC484TPX

Цветная камера высокого разрешения, 1/3" (752x582), 480 ТВЛ, 0.7 лкс, F1.2, CS/C, 48 дБ, импульсный ист. питания 12/24 В, BNC и витая пара

8

799.25

HCD484EX

«День-ночь» камера, 480 ТВЛ, 0,5 Лк цв, 0,06 Лк ч/б, компенсация контурной засветки (6 окон), питание 10-14В пост.тока или 20-28В перем.тока, CS/C, ручная/автом. настройка электронного затвора, RS485

8

414

ALD0812L

Фиксированное фокусное расстояние, 2.8 мм, F1.3, управление диафрагмой постоянным током, длинный кабель, CS

8

63.25

HLD5V50F13L

Варифокальный объектив, 5-50 мм, F1.3-T360, автодиафрагма DC, удлиненный кабель

8

184

MC1600WT

Кронштейн для установки камеры в помещении

8

11.5

HPTV2408-1D

Блок питания  240/24В перем. тока, 8 независимых выходов по 1А

1

494.5

Сетевые камеры

Axis 212 PTZ

Видеокамера сетевая поворотная (цифровой контрль PTZ), MotionJPEG / MPEG-4, 25 кдр/сек, 640х480, ZOOM 3-х цифр., угол обзора 140°, матрица 3.1 Мегапиксел, 20 предустановок, патрулирование, многооконный детектор движения, дуплекс аудио, HTTPS, встроенный WEB-сервер

2

565

Axis 207

Видеокамера сетевая миниатюрная, M-JPEG / MPEG-4, 640x480, до 30 кадров в секунду, 1лк, встроенный детектор движения, поддержка аудио (встроенный микрофон), WEB-сервер

4

267

Axis 216 FD

Видеокамера сетевая купольная фиксированная (FIXED DOME), MotionJPEG / MPEG-4, 30 кдр/сек, 640х480, ZOOM 3x - ручной, PT +-180°/85°, 1лк, автодиафрагма, многооконный детектор движения, дуплексной звук, антивандальный ударопрочный корпус, PoE, HTTPS, встроенный WEB-сервер

2

668

AVH500CMB

Кронштейн для установки на стену с укладкой кабеля

8

33

HPTV2408-1D

Блок питания 240/24В перем. тока, 8 независимых выходов по 1А

1

494.5

Рабочая станция

dc7600 HP Compaq SFF P4-640

Рабочая станция HP Compaq SFF P4-640 с предустановленным ПО - P4 3.2 2M 80G 1.0G 4 PC Intel P4 640,80GB (7200rpm) HDD, No Floppy, Combo Drive, 1.0G DDR2 PC4200 (dl chnl),Win XP Pro

1

968

HMLCD17E

17” TFT монитор

1

1259

Итого

30060

* Плата Gigabit Ethernet для первого варианта не требуется.
